| 产地：山东 蓬莱 | 是否进口：否 | 原产地：山东蓬莱 |
| 品牌：钢王 | 产品名称：铸石复合管 | 是否危险化学品：否 |
|
|
注：1.以上为铸石复合管的规格表.
2.其余规格铸石管可按照用户要求制作。

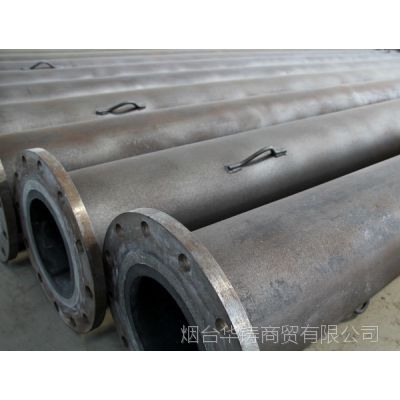

薄壁玄武岩铸石复合管是由外套钢管、内衬铸石管、中间水泥砂浆充填构成。集钢管的韧性、铸石的耐磨、耐腐蚀性能和水泥砂浆的固结性于一体。***的提高了产品对各种复杂工况的适应能力。同时使用水泥砂浆作为充填料，可使钢管内表面处于碱性介质中，钢管表面产生纯化膜，可防止锈蚀。在介质运行速度不超过10m/s，密度不超过2g/cm3的工况中，管道使用寿命一般不低于50年并且运输、安装及其方便。
铸石复合管分为铸石复合直管、铸石复合弯管、铸石复合三通（四通）、铸石变径管等其他各种异型管件。
铸石复合管联接可用法兰、快装接头、也可对焊。铸石复合弯管通径系列与铸石复合直管相同，其转弯半径和中心角按照用户要求制作。
铸石复合管外套钢管技术参数按管路系统运行压力确定。
一、铸石简介
铸石是一种经加工而成的硅酸盐结晶材料﹐采用天然岩石（玄武岩﹑辉绿岩等基性岩以及页岩）或工业废渣为主要原料﹐熔融、浇注、结晶成型、退火等工序制成的晶体排列规整、质地坚硬、细腻的非金属工业材料。玄武岩是用以制成铸石的主要材料。我国从50年代开始研究铸石，56年正式投入生产。之后历经起伏曲折的发展过程，现在已步入生产质量稳定，应用技术非常成熟的阶段。
铸石具有很好的耐腐蚀、耐磨性能，其耐酸碱性可达99％以上，耐磨性比锰钢高5～10倍，比碳素钢高数十倍；其莫氏硬度7～8，仅次于金刚石和刚玉。但其韧性、抗冲击性较差，切削加工困难。
铸石制品主要有铸石管、铸石复合管、铸石板和铸石料，已被广泛应用在电力、煤炭、矿山、冶金、化工、建筑等工业部门的严重磨损、腐蚀部位，其成品可用作矿山、电站、煤气厂、炼焦厂、水泥厂的水平风力或水力输送管、运送槽、料仓、矿浆输送槽或管的衬料、衬板；在化学工业中可作贮酸槽、电解槽及输送腐蚀性溶液用的槽、管的衬板、衬管等。可延长部件或设备的使用寿命为其它材料的十几倍乃至几十倍。
由于铸石制品的韧性较差，硬度较高，难以切削加工，一般按一定形状和尺寸加工制品。其固定方式采用砌筑和镶嵌。
蓬莱玄武岩铸石采用国内仅有的单一原料、低温熔化、快速结晶的工艺进行生产。
单一原料：即原料中不添加任何辅助材料即可结晶成型，***产品内在质量的统一性和连续性。
低温熔化：熔化温度低于其他原料的铸石，节约了能源，保护了环境，降低了成本。
快速结晶：成型的过程中即可结晶，不需要在结晶窑炉中单独结晶，减少工序，减少能源消耗。加快生产速度。
二、理化性能
玄武岩铸石的理化性能
序号 | 项目 | 性能指标 |
1 | 密度 | 3g/cm3 |
2 | 抗压强度 | 450Mpa |
3 | 抗折强度 | ≥60Mpa |
4 | 抗冲击强度 | 1.76KJ/M2 |
5 | 耐磨度 | 0.07g/cm2 |
6 | 韦氏硬度 | ≥720kg/mm2 |
7 | 弹性模量（室温） | 1.67×105Mpa |
8 | 膨胀系数（室温至60℃） | 8.92×10-6 |
| 耐化学腐蚀 |
|
9 | 95%-98%H2SO4 | ≥98% |
10 | 20% H2SO4 | ≥94% |
11 | 20%NaOH | ≥98% |
12 | 水力磨阻试验结果 | 过水面光滑。雷诺数在2×105-1.5×106围内时，清水沿程阻力系数在0.0165-0.0183之间，铸石复合管当量粗糙度为0.085mm. |
13 | 热冲击性能试验结果 | 铸石复合管在400℃恒温或者有温度骤变条变的条件下铸石管的运行可靠性完全能够*** |
三、化学成分
玄武岩铸石管化学成分含量表（重量比%）
Sio2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | K2O | Na2O | FeO | P2O5 |
43.13- 44.12 | 12.50- 13.52 | 8.64- 9.50 | 2.02- 2.62 | 9.05- 10.22 | 8.65- 10.47 | 1.40- 1.75 | 4.62- 5.28 | 4.82- 6.25 | 1.10- 1.38 |
四、使用寿命
非***工矿条件下，铸石系列产品的使用寿命都不会低于十年。铸石复合管理论上使用寿命为五十年。目前使用时间最长的为烟台发电厂，从开始使用时至今日，已使用30年，仍无磨穿的迹象。
